Ingénierie électronique

Bureau d'études électronique

Conception PCB, routage multicouches HDI, prototypage et industrialisation. Nos concepteurs cumulent 10 à 25 ans d'expérience en bureau d'études électronique.

Conception PCB et routage électronique

EXO7 ELECTRONIC dispose d'un bureau d'études dédié à la conception de cartes électroniques et au routage PCB. Notre équipe pluridisciplinaire maîtrise l'ensemble du cycle de conception, de la saisie de schémas électroniques jusqu'à la remise des fichiers de fabrication (Gerber, BOM, dossier de montage).

  • Conception schématique (schémas électroniques)
  • Routage PCB simple face, double face et multicouches
  • Prototypage PCB rapide et mise au point
  • CAO / DAO électronique et mise en plan
  • Co-ingénierie et rétro-ingénierie de cartes existantes
  • Détachement de personnel technique en bureau d'études client
  • Accompagnement à l'industrialisation des cartes conçues

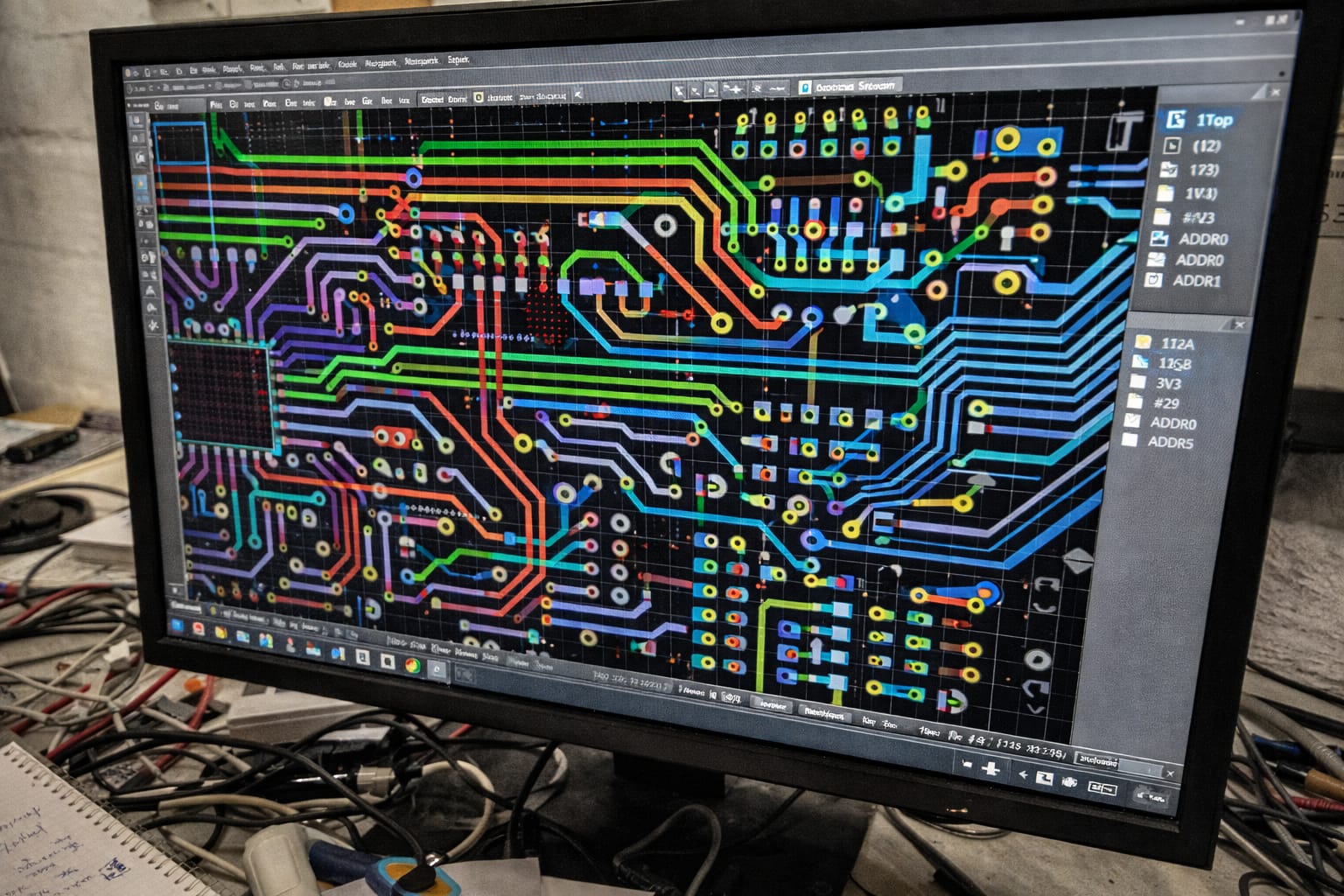

Logiciel de routage PCB — circuit multicouches, pistes colorées, vias

Technologies maîtrisées

  • Simple face au multicouches HDI (µvias, vias enterrées et borgnes)
  • BGA au pas fin (0,4 mm / 0,35 mm)
  • Flex et Flex rigides
  • PCB avec drains thermiques
  • Adaptation et contrôle d'impédance
  • Routage DDR — pistes ajustées en longueur
  • Micro-vias laser

Logiciels utilisés

Altium Designer Cadence Allegro Mentor Xpedition PADS OrCAD Zuken CR5000

Qualification de nos concepteurs

Nos concepteurs PCB sont certifiés IPC CID et IPC CID+ (Certified Interconnect Designer), la qualification de référence pour la conception de circuits imprimés.

Domaines rencontrés par nos concepteurs au cours de leur carrière

Téléphonie mobile Médical Spatial Automobile Multimédia Ferroviaire Aéronautique Semi-conducteurs Domotique Sécurité Défense

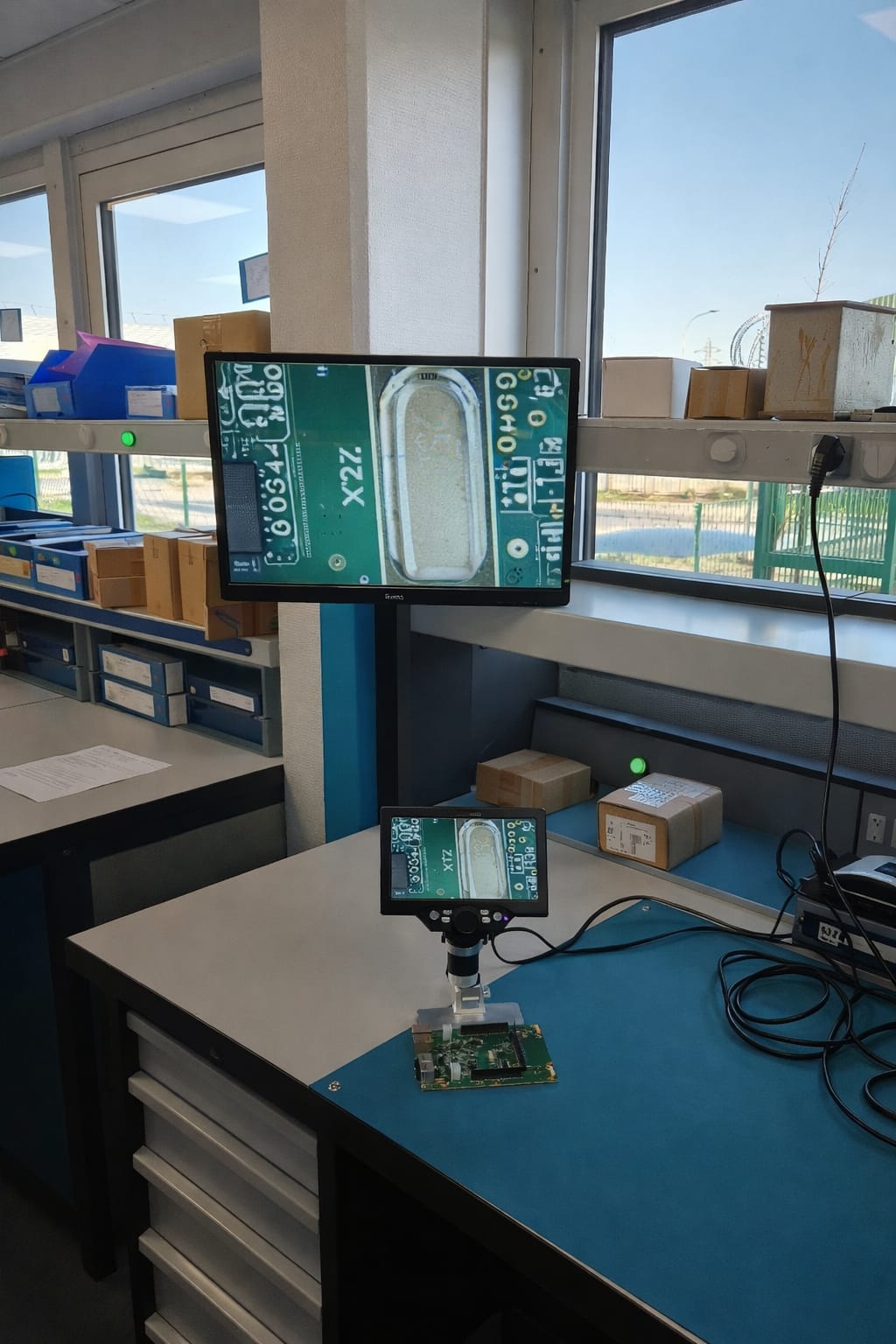

Prototype carte complexe — FPGA, BGA, connecteurs haute densité Inspection caméra PCB — contrôle visuel haute résolution Sertissage harnais filaire — outillage, fils colorés, connecteurs

Prototypage PCB et industrialisation

Le bureau d'études et l'atelier d'assemblage sont sur le même site, à Trappes. Nous assurons le suivi de la fabrication du PCB auprès de nos partenaires fabricants, et l'assemblage du prototype est réalisé en interne.

Cette continuité entre la phase études et la phase de production électronique permet de réduire les délais de prototypage et de fluidifier les allers-retours entre conception et réalité industrielle.

  • Conception PCB jusqu'aux fichiers de fabrication finaux
  • Gestion de la fabrication PCB chez nos partenaires
  • Assemblage du prototype en interne (CMS, THT, rework)
  • Tests et mise au point du prototype
  • Adaptation et itérations rapides selon les résultats de test
  • Industrialisation et passage en production série

Nos clients peuvent ainsi confier leur projet de conception carte électronique de A à Z à EXO7 ELECTRONIC, depuis les premiers schémas électroniques jusqu'à la livraison des premiers articles de série.

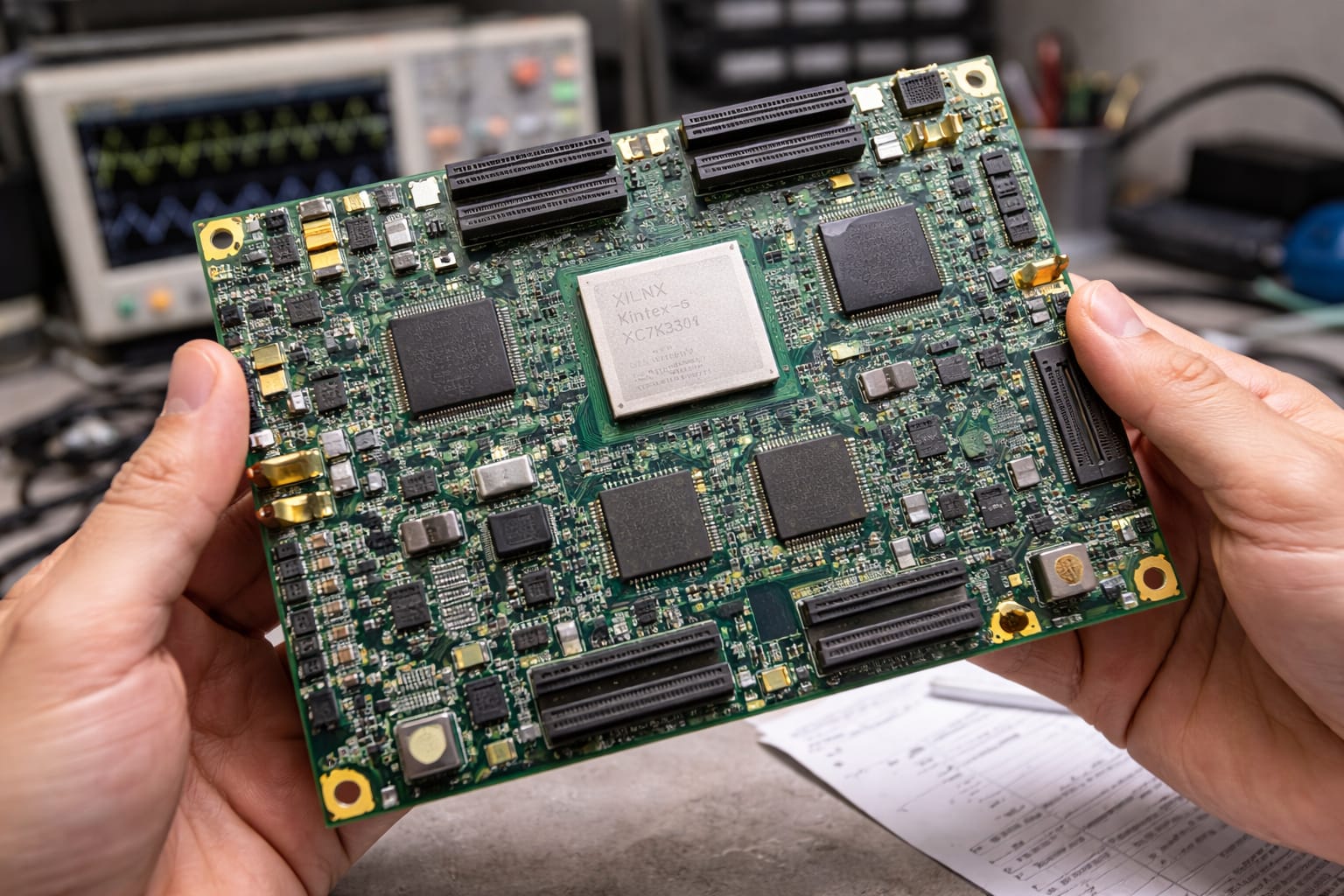

Prototype carte complexe — FPGA, BGA, connecteurs haute densité

Ce que nous vous remettons

À l'issue de l'étude, vous recevez un dossier de fabrication exploitable par n'importe quel fabricant : fichiers Gerber, plan de perçage, nomenclature avec références fabricants, plan d'implantation et fichier de pose.

Les projets restent votre propriété. Nous vous livrons les sources dans le format de l'outil utilisé, afin que vous puissiez faire évoluer la carte sans dépendre de nous.

Un projet de conception PCB ou de prototypage ? Demandez un devis.

Demander une étude PCB
