Production électronique

Assemblage et fabrication de cartes électroniques

Nous assemblons vos cartes électroniques en sous-traitance : report CMS, composants traversants, rework BGA. Du prototype à la petite et moyenne série, depuis notre atelier de Trappes.

Assemblage CMS — ligne de production automatisée

Notre ligne de production CMS (Surface Mount Technology) permet l'assemblage PCB automatisé avec une précision et une cadence adaptées à vos volumes de production électronique.

Le process couvre l'intégralité des étapes : dépôt de crème à souder par sérigraphie automatique, placement des composants par machine pick-and-place haute précision, puis passage en four à refusion à profil thermique contrôlé.

  • Composants passifs jusqu'au 0201, boîtiers QFP, QFN, BGA et µBGA
  • Sérigraphie de crème à souder automatisée
  • Placement automatique haute précision (machine pick-and-place)
  • Four à refusion à profil thermique adapté aux matériaux
  • Assemblage double face (composants sur les deux faces)
  • Inspection et rework BGA après refusion

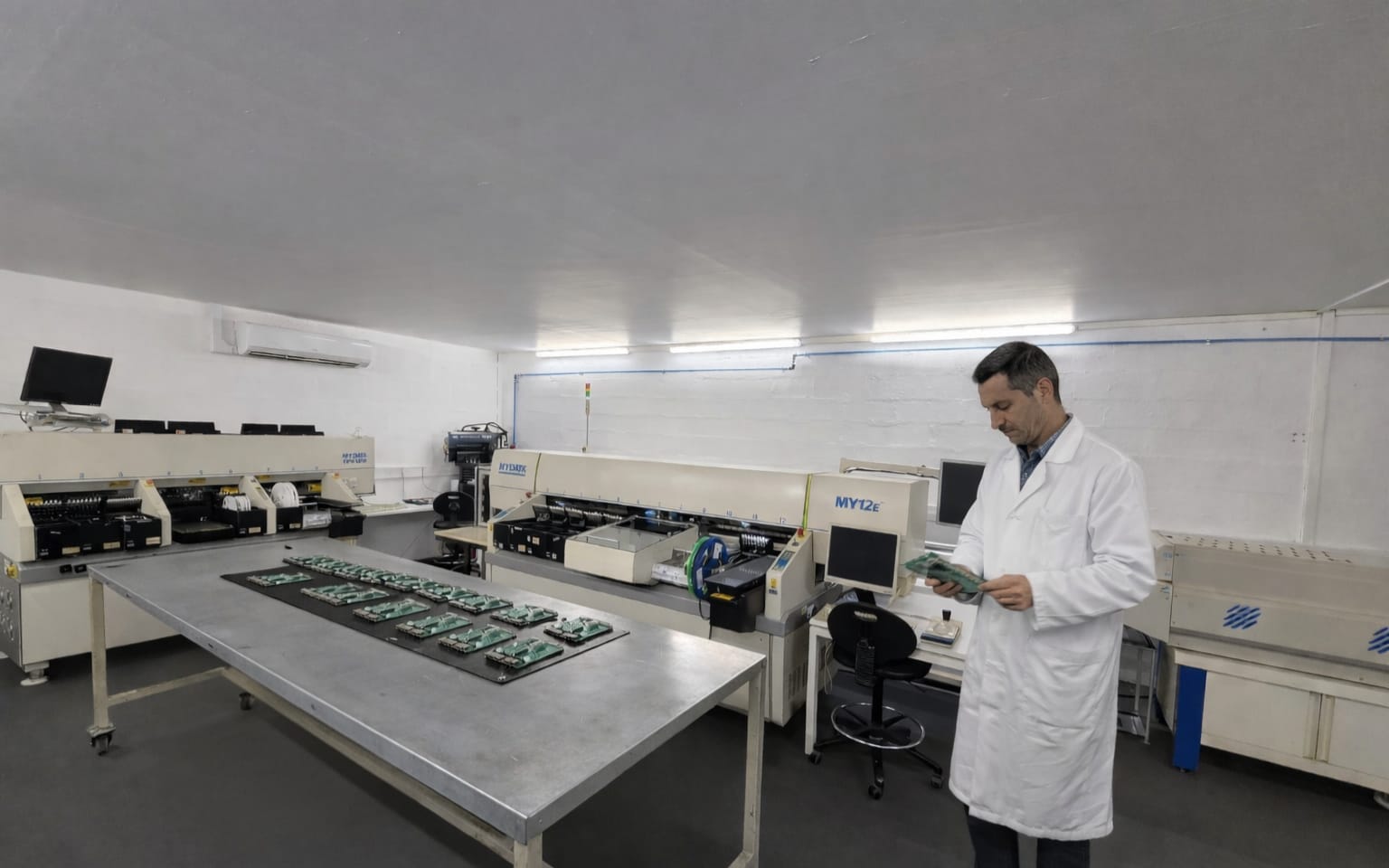

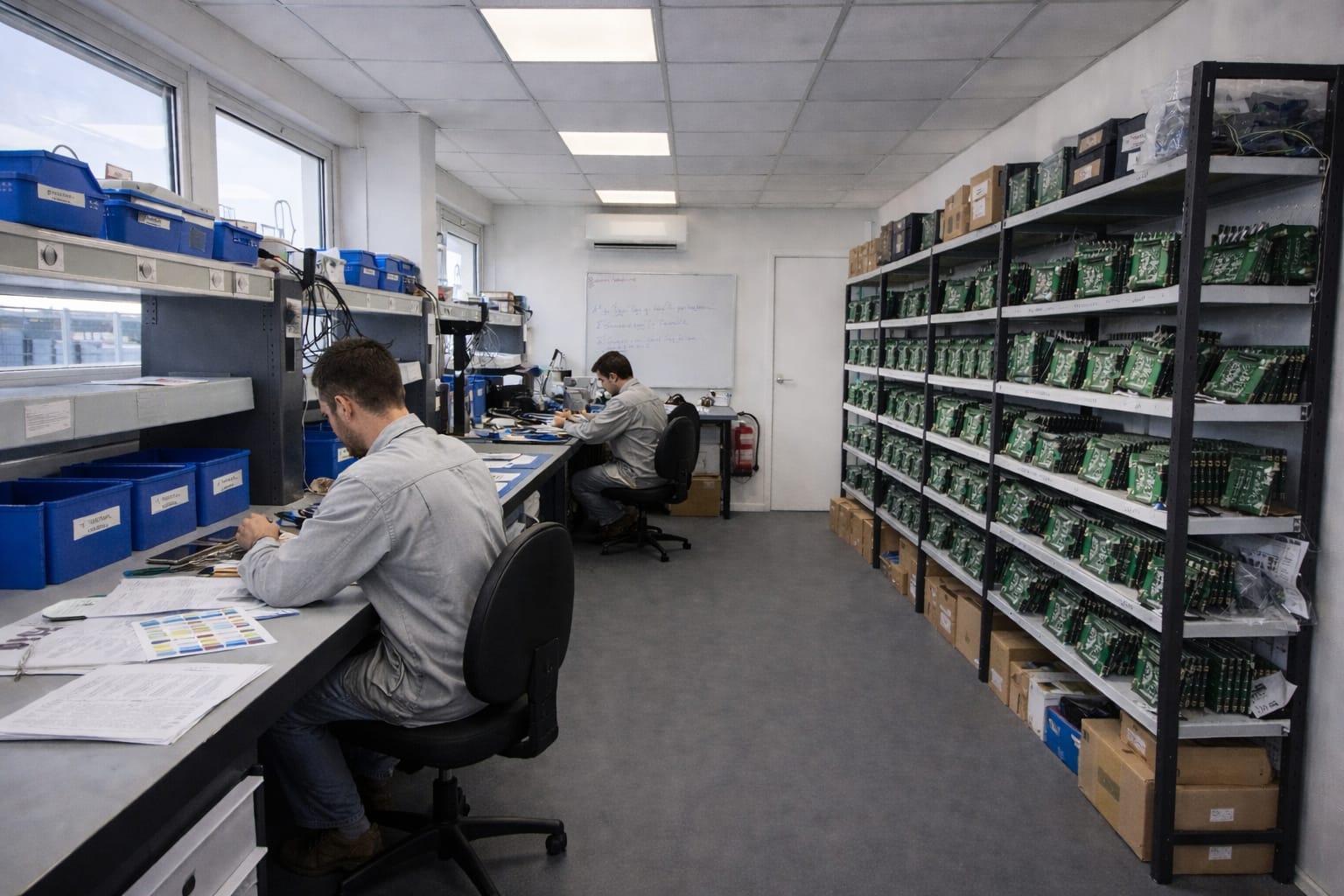

Ligne de production CMS — sérigraphie, placement automatique, four à refusion Atelier de production électronique — techniciens assemblage cartes

Assemblage THT — composants traversants

L'assemblage manuel de composants traversants (THT — Through Hole Technology) reste indispensable pour de nombreuses cartes électroniques industrielles. Nos techniciens assurent la pose et la soudure de tout type de composants traversants, selon un procédé documenté et un contrôle visuel systématique de chaque soudure.

  • Assemblage manuel de cartes CMS/THT mixtes
  • Composants traversants de tous types : connecteurs, condensateurs, transformateurs, relais
  • Soudure à la vague pour les productions en série
  • Soudure manuelle au fer pour les assemblages complexes ou les petites séries
  • Contrôle visuel systématique des soudures

La combinaison CMS et THT sur une même carte ne pose aucune difficulté pour notre atelier. Nous gérons les deux technologies dans un flux de production maîtrisé.

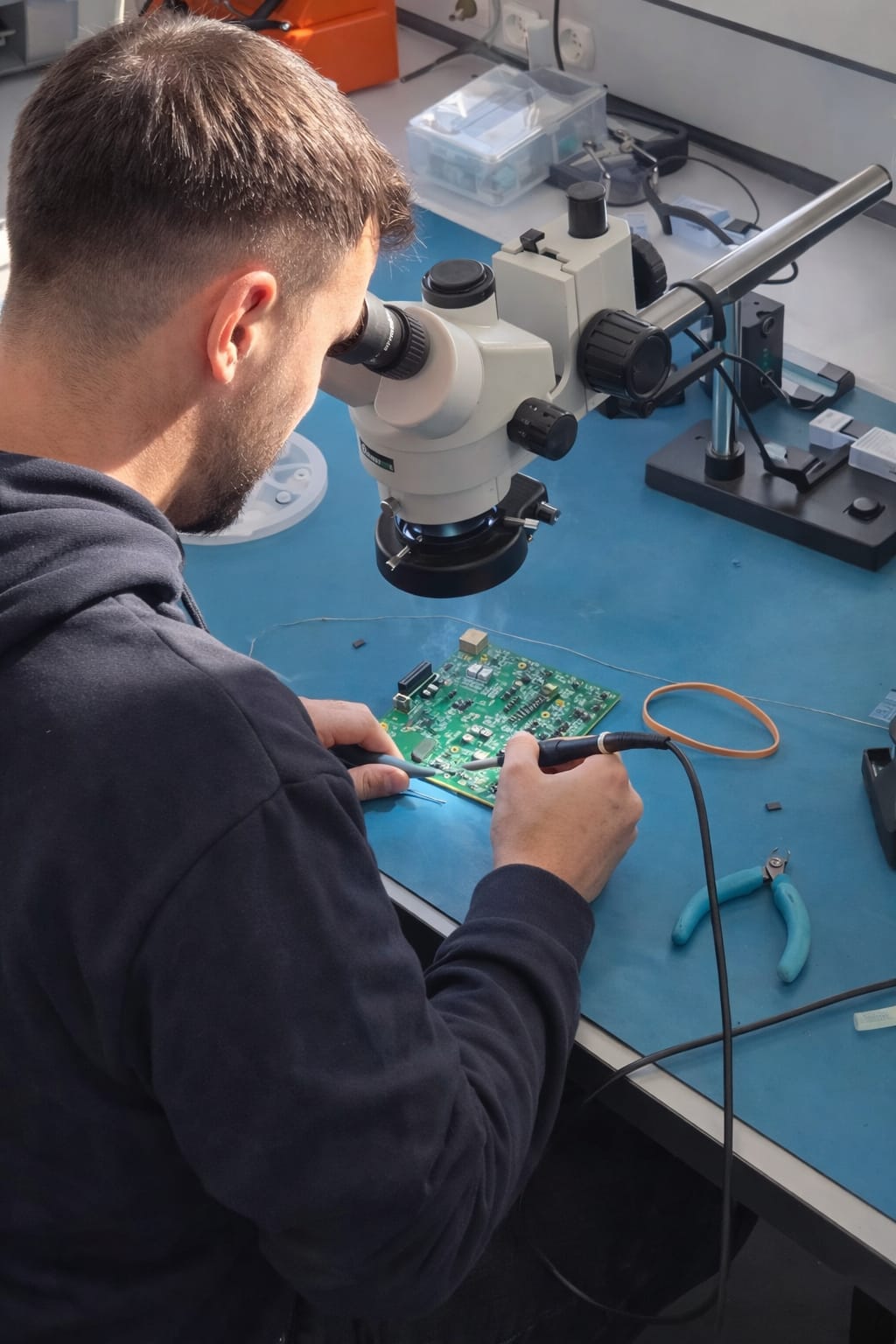

Rework carte électronique — microscope binoculaire, soudure manuelle composants traversants

Rework BGA et réparation de cartes

Le rework de composants BGA (Ball Grid Array) est une opération délicate qui exige une maîtrise technique précise. EXO7 ELECTRONIC dispose des équipements et du savoir-faire pour déposer, rebiller (reballing) et reposer des composants de type BGA, µBGA, QFN et LGA sur des cartes électroniques en production ou en reprise.

  • Retrait et repose de composants BGA, µBGA, QFN, LGA
  • Rebillage de composants (reballing)
  • Inspection post-rework au microscope binoculaire
  • Retouches de soudures sur composants traversants et CMS
  • Réparation de cartes endommagées en production
Inspection PCB après assemblage — contrôle caméra haute résolution

Contrôle qualité en production électronique

Chaque carte assemblée dans notre atelier passe par une série de contrôles avant expédition. Le détail de ces contrôles est décrit ci-dessous : nous préférons les énumérer plutôt que d'annoncer une qualité « rigoureuse » que vous ne pourriez pas vérifier.

Contrôles réalisés

  • Inspection visuelle à chaque étape de la production
  • Contrôle sous microscope binoculaire des soudures
  • Inspection par caméra haute résolution des composants et des pastilles
  • Vérification de la conformité par rapport au dossier technique et à la BOM
  • Test de continuité et contrôle fonctionnel selon le cahier de test client

Petites et moyennes séries

EXO7 ELECTRONIC est organisé pour la fabrication de cartes électroniques en petites et moyennes séries. Prototype, présérie ou production régulière — notre organisation s'adapte à vos volumes et à vos contraintes de délai.

  • Accompagnement NPI (New Product Introduction)
  • Gestion des nomenclatures et des dossiers de production
  • Flexibilité des plannings selon vos priorités
  • Traçabilité des lots et des composants utilisés

Fabrication en petites et moyennes séries

Nous travaillons pour des donneurs d'ordres industriels dont les produits demandent de la traçabilité et de la constance d'une série à l'autre : ensembles embarqués, instrumentation, équipements de production, systèmes de sécurité.

Concrètement, cela veut dire que nous conservons la trace des lots de composants utilisés, que nous documentons les contrôles réalisés, et que nous savons refaire dans six mois une carte identique à celle livrée aujourd'hui.

Basé à Trappes, dans les Yvelines, EXO7 ELECTRONIC est facilement accessible depuis toute l'Île-de-France. Nous intervenons également pour des clients situés partout en France.

Vous avez un dossier de fabrication (Gerber, nomenclature, plan d'implantation) ?

Chiffrer un assemblage de cartes

Votre projet est encore en conception, ou vous comparez des fournisseurs ?
Appelez-nous au 09 62 50 37 15 : un technicien répond à vos questions, sans engagement.
